Схема водоснабжения частного дома: что нужно знать до монтажа
Многие владельцы частных домов вспоминают про водоснабжение в тот момент, когда отделка почти закончена, кухня стоит, плитка и тёплые полы уже уложены. В этот момент любое изменение схемы водоснабжения превращается в боль: штробы по готовым стенам, вскрытие пола, перенос бойлера и насосной станции.
По опыту СантехСервис 71, до 70% проблем с водоснабжением частного дома — это не «плохой насос» и «сложная вода», а ошибки в схеме ещё до монтажа: неправильно выбран источник, слабый напор, отсутствующие фильтры, тонкие магистрали, запутанная разводка к санузлам и кухне.
В этой статье мы разберём, из чего состоит грамотная схема водоснабжения частного дома, что надо продумать заранее и какие узлы нельзя «рисовать на коленке». Статья ориентирована на владельцев домов в Туле и Тульской области, но принципы универсальны для любых регионов.
Краткая навигация по статье
- Что такое схема водоснабжения частного дома
- Выбор источника воды: скважина, колодец, центральный водопровод
- Узел ввода, насосная станция, гидроаккумулятор и автоматика
- Фильтры и качество воды: где и какие ставить
- Внутренняя разводка: коллекторная и тройниковая схемы
- Горячая вода, бойлер и циркуляция ГВС
- Защита водоснабжения от замерзания и аварий
- Чек-лист: что продумать до монтажа водоснабжения
- Типичные ошибки при проектировании схемы
- Что можно сделать самому, а что доверить мастеру
- Как СантехСервис 71 проектирует и монтирует водоснабжение
- Преимущества работы с нами
- Примеры стоимости водоснабжения частного дома
- Ответы на частые вопросы
- Итоги и рекомендации
Что такое схема водоснабжения частного дома и зачем она нужна
Схема водоснабжения частного дома — это не просто линии на плане, а логика работы всей системы: от источника воды до каждого смесителя и бытового прибора. В документах это обычно выглядит как несколько листов: общий план, узел ввода, насосная станция, фильтрация, бойлерная, коллекторы и разводка по этажам.
Грамотная схема водоснабжения заранее отвечает на ключевые вопросы:
- откуда берём воду — скважина, колодец или центральный водопровод;
- как вода попадает в дом — глубинный насос, насосная станция, вводной узел;
- где и какие фильтры ставим, как их обслуживать;
- какого объёма нужен гидроаккумулятор и где его разместить;
- будет ли бойлер и циркуляция горячей воды;
- как раздать воду по дому — коллекторная или тройниковая схема;
- как защититься от замерзания, гидроударов и протечек.
Если этого не сделать заранее, монтаж водоснабжения превращается в постоянные компромиссы: «сюда не поместился фильтр», «бойлер пришлось повесить над унитазом», «на втором этаже падает давление, когда кто-то моет посуду». Именно поэтому мы всегда рекомендуем владельцам домов в Туле начинать не с покупки насоса, а с проекта и схемы водоснабжения, которые выполняются на этапе проектирования инженерных систем.
Выбор источника воды: скважина, колодец или центральный водопровод
Для частных домов в Тульской области чаще всего используют три варианта водоснабжения:
Скважина
Скважина — самый распространённый вариант для современных коттеджей и загородных домов. Плюсы:
- стабильный дебит (при грамотном бурении и подборе насоса);
- как правило, более чистая вода, чем из неглубокого колодца;
- возможность обеспечить дом и участок (полив, бассейн, хозпостройки).
Минусы — более высокая стоимость бурения и оборудования, необходимость правильно подобрать скважинный насос и систему фильтрации. Именно под скважину особенно важно правильно рассчитать напор, производительность и объём гидроаккумулятора.
Колодец
Колодец — классический вариант для старых домов и дач. Его плюс — относительно недорогое устройство, возможность ручного водозабора при отключении электричества. Минусы — зависимость от сезона, риск попадания поверхностных вод и более сложная фильтрация.
В схеме водоснабжения частного дома из колодца важны:
- правильный подбор насосной станции или поверхностного насоса;
- защита от сухого хода и перепадов напряжения;
- надёжная теплоизоляция труб на участке дом–колодец.
Центральный водопровод
Если дом подключён к центральному водопроводу, часть вопросов (дебит, глубина воды) снимается, но появляются другие нюансы:
- скачки давления и гидроудары в магистрали;
- качество воды (ржавчина, запах, хлор, песок);
- необходимость узла учёта, фильтрации и редукции давления.
В любом случае схема водоснабжения частного дома должна жёстко привязываться к источнику: один и тот же «типовой» проект для скважины и для центрального водопровода работать корректно не будет.

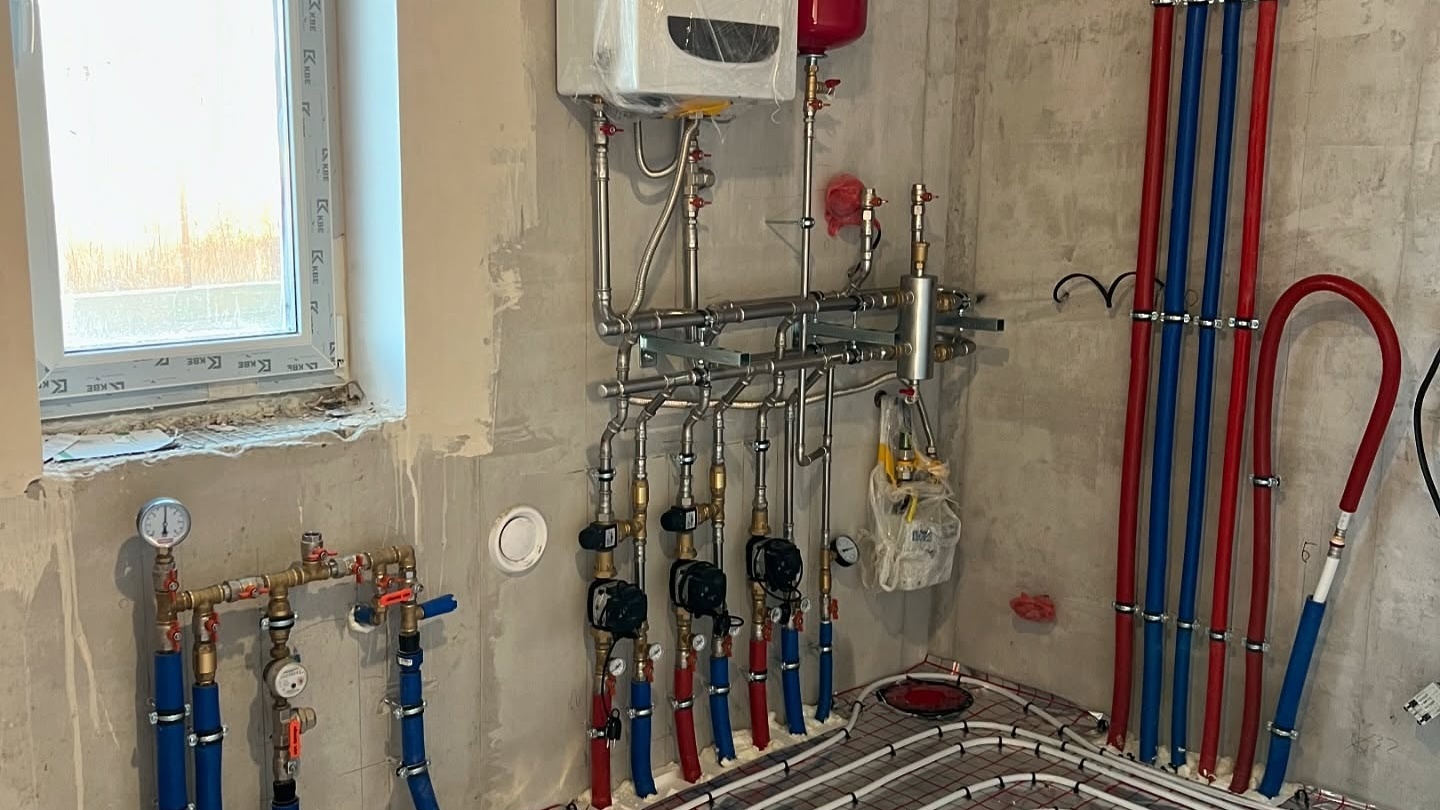

Узел ввода, насосная станция, гидроаккумулятор и автоматика
Узел ввода — это «сердце» схемы водоснабжения частного дома. От того, как он спроектирован, зависит стабильность давления, срок службы насоса и удобство обслуживания.
7 ключевых элементов узла водоснабжения частного дома
- Вводной кран и дренаж. Возможность перекрыть всю систему дома и слить воду для обслуживания или консервации.
- Фильтр грубой очистки. Защищает насос, счётчик и арматуру от песка и крупных частиц.
- Счётчик воды (если предусмотрен учёт) и байпас для его обслуживания.
- Гидроаккумулятор. Создаёт запас воды под давлением, снижает количество включений насоса и сглаживает гидроудары.
- Реле давления и/или автоматика. Управляет включением насоса по нижней и верхней границе давления, защищает от сухого хода.
- Группа фильтров тонкой очистки. Предварительная и тонкая фильтрация, по необходимости — система умягчения или обезжелезивания.
- Коллектор холодной воды. Раздаёт воду по дому: на санузлы, кухню, бойлер, технические точки.
Частая ошибка — купить насос «с запасом» и маленький гидроаккумулятор. В результате насос включается по каждому открытию крана, быстро изнашивается, а давление в системе скачет. Грамотная схема водоснабжения частного дома всегда начинается с расчёта расхода и напора, под который подбираются и насос, и объём бака.
Фильтры и качество воды: где и какие ставить
Даже самая красивая схема водоснабжения частного дома перестаёт работать, если вода забивает арматуру, бойлер и сантехнику. Поэтому узел фильтрации — обязательная часть проекта.
Минимальный набор фильтров для частного дома
- Фильтр грубой очистки на вводе — задерживает песок, окалину, крупные частицы.
- Фильтр тонкой очистки перед бойлером и дорогой сантехникой.
- Сорбционный фильтр (например, с углём) — по результатам анализа воды.
При сложной воде (железо, жёсткость, сероводород) схема дополняется обезжелезиванием, умягчением, а иногда и обратным осмосом для питьевой линии. Все эти устройства требуют пространства, обвязки и возможности обслуживания, поэтому место под них закладывают в схеме до монтажа.
Внутренняя разводка: коллекторная и тройниковая схемы
После узла ввода вода должна дойти до каждого потребителя: смесителей, унитазов, душей, бойлера, стиральной машины и посудомоечной машины. Здесь важно не только «дотянуться трубой», но и сохранить давление и комфорт.
Тройниковая схема
Классический вариант: от магистрали уходят тройники к точкам водоразбора. Плюсы — меньше материалов и простота монтажа. Минусы:
- падение давления при одновременном водоразборе;
- много скрытых соединений в стенах и стяжке;
- сложность обслуживания и ремонта.
Коллекторная схема
От коллектора к каждой точке идёт своя труба. Плюсы:
- стабильное давление у всех потребителей;
- минимум скрытых соединений (чаще всего только у коллектора и на приборе);
- удобство отключения отдельных линий для ремонта.
При проектировании схемы водоснабжения частного дома мы почти всегда рекомендуем коллекторную разводку, особенно в домах с двумя санузлами и полноценной кухней. Тройниковую схему допустимо применять только на небольших участках и при правильном расчёте диаметров.
Кейс: переделка разводки водоснабжения в доме 140 м²
Ситуация: хозяева жаловались на то, что при включении душа на втором этаже на кухне практически пропадает вода, а бойлер долго «раскачивается». Осмотр показал тонкие магистрали и хаотичную тройниковую разводку без коллектора.
Что сделали:
- собрали новый узел ввода с гидроаккумулятором и фильтрами;
- перевели систему на коллекторную разводку с минимумом скрытых соединений;
- разделили контуры первого и второго этажей, оптимизировали диаметр магистралей.
Результат: давление стабилизировалось, пропала «игра» напора, пользоваться душем и кухней одновременно стало комфортно. Всё это стало возможным только после пересмотра схемы водоснабжения, а не смены насоса.
Горячая вода, бойлер и циркуляция ГВС
Частный дом без стабильной горячей воды — это не комфорт, а вечный компромисс. В схеме водоснабжения частного дома важно сразу определить, как будет организовано ГВС:
- электрический или косвенный бойлер;
- котёл с встроенным контуром ГВС;
- отдельный проточный водонагреватель.
Для домов с двумя и более санузлами мы рекомендуем бойлер и линию циркуляции: горячая вода подходит к смесителям почти мгновенно, нет потерь времени и литров воды в канализацию при ожидании нагрева.
При этом в схеме водоснабжения закладываются:
- диаметры подающей и циркуляционной линии;
- насос циркуляции ГВС и обратные клапаны;
- узел безопасности бойлера (клапан, дренаж, возможный расширительный бак);
- коллектор горячей воды на этажи и помещения.
Защита водоснабжения от замерзания и аварий
В Туле и области зима легко показывает слабые места схемы водоснабжения. Труба, проложенная «по-быстрому» в промерзаемом слое, может лопнуть уже в первый сезон. Поэтому защита от замерзания — обязательная часть проекта.
Совет мастера: первый шаг к надёжному водоснабжению частного дома — не покупка насоса, а грамотная схема. Один раз хорошо продуманная схема водоснабжения экономит десятки тысяч рублей на переделках и ремонт отделки.
Чек-лист: что продумать в схеме водоснабжения до монтажа
Пошаговый чек-лист по проектированию водоснабжения частного дома
- Определить источник воды. Скважина, колодец или центральный водопровод. Оценить дебит и качество воды, при необходимости — сделать анализ.
- Рассчитать потребление воды. Учесть количество проживающих, санузлов, душей, бытовой техники, полив и технические нужды.
- Подобрать насос и гидроаккумулятор. По расходу и напору, с запасом по пиковым нагрузкам, но без излишнего «перебора».
- Спроектировать узел ввода. Вводной кран, фильтры, счётчик (если нужен), гидроаккумулятор, автоматика, коллектор.
- Закладывать место под фильтры и водоподготовку. Оценить габариты, возможность обслуживания, дренаж.
- Выбрать тип внутренней разводки. Коллекторная или тройниковая, указать диаметры труб и минимизировать скрытые соединения.
- Решить вопрос с горячей водой. Бойлер, циркуляция ГВС, узел безопасности, коллектор горячей воды.
- Продумать трассу от источника до дома. Глубина заложения, утепление, греющий кабель, отсутствие стыков в грунте.
- Предусмотреть дренажи и сливы. Возможность слить систему или отдельные контуры без аварийного «обрезания» труб.
- Подготовить узлы подключения сантехники и техники. Высоты выводов, расстояния, тип резьбы или фитингов для душей, ванн, раковин, стиральных и посудомоечных машин.
- Закрепить всё на схеме и в проекте. Никаких «на словах» — только чертежи и понятный план для монтажников.
❌ Типичные ошибки в схеме водоснабжения частного дома
- «Сначала ремонт, потом водоснабжение». Трубы и узлы приходится прокладывать по готовой отделке, нарушая дизайн и герметичность.
- Покупка насоса «на глаз». Без расчёта напора и расхода насос работает на пределе или постоянно включается-выключается.
- Отсутствие гидроаккумулятора или слишком маленький объём. Частые пуски насоса, шум, скачки давления и быстрый износ оборудования.
- Экономия на фильтрах. Песок и ржавчина попадают в арматуру, картриджи забиваются, бойлер выходит из строя раньше времени.
- Множество скрытых соединений. Тройники под стяжкой и плиткой рано или поздно дадут течь, а доступ к ним будет невозможен. При профессиональном монтаже и замене труб мы стараемся выводить соединения в доступные коллекторные узлы; в старых домах туда же относится и своевременная замена стояков.
- Отсутствие циркуляции ГВС при длинных трассах. До смесителя приходится долго сливать холодную воду, расходуя ресурсы и время.
- Непродуманная защита от замерзания. Трубы в промерзающих зонах без утепления и греющего кабеля часто лопаются уже в первый мороз.
Что можно сделать самому, а что обязательно доверить мастеру
✅ Действия, которые может выполнить сам владелец
- Продумать список всех точек водоразбора и бытовой техники.
- Определить, где удобно разместить узел водоснабжения (котельная, техкомната, подвал).
- Собрать исходные данные: планы дома, пожелания по санузлам, кухне, техпомещениям.
- Следить за давлением и работой системы, вовремя менять картриджи фильтров.
- Контролировать, чтобы трубы не были зажаты в стяжке «намертво» и имели компенсацию.
Однозначно доверяйте профессионалам расчёт схемы водоснабжения частного дома, подбор насоса и гидроаккумулятора, сбор узла ввода, монтаж бойлера и коллекторов, трассу от скважины до дома, а также любые работы, связанные с обвязкой котельной и полноценным монтажом котельных и инженерными системами.
Как СантехСервис 71 проектирует и монтирует водоснабжение частного дома
СантехСервис 71 специализируется на комплексном водоснабжении и отоплении частных домов в Туле и Тульской области. Мы не просто «тянем трубы», а начинаем с схемы и проекта, чтобы система служила долгие годы.
Наш алгоритм работы по водоснабжению дома
- Консультация и сбор исходных данных. Вы описываете дом и задачи, мы задаём уточняющие вопросы и выезжаем на объект.
- Обследование и предварительный расчёт. Оцениваем возможности источника воды, планируем место узла ввода, гидроаккумулятора и фильтров.
- Подготовка схемы водоснабжения. Рисуем схему, выбираем материалы, диаметр труб, расположение узлов и коллекторов.
- Смета и согласование. Формируем прозрачную смету с перечнем работ и материалов, обсуждаем варианты по бюджету.
- Монтаж и пусконаладка. Выполняем монтаж, опрессовку системы, тестируем все режимы работы.
- Передача готовой системы и рекомендации. Передаём схему водоснабжения, даём рекомендации по обслуживанию, при желании заключаем договор на сервис и обслуживание системы отопления.
Почему схему и монтаж водоснабжения доверяют СантехСервис 71
⭐ Наши ключевые преимущества
- Понимание частных домов. Работаем именно с загородными домами и коттеджами, знаем их типичные слабые места.
- Сначала схема — потом монтаж. Не начинаем работы без понятного решения на бумаге.
- Работаем комплексно. Водоснабжение, отопление, бойлер, котельная и монтаж радиаторов отопления — всё в одной связке.
- Современные материалы. Сшитый полиэтилен, надёжная арматура, проверенное насосное оборудование.
- Честная смета. Фиксируем стоимость до начала работ, без «всплывающих» доплат в процессе.
- Гарантия и сервис. Даём гарантию на работы и можем сопровождать систему в дальнейшем.
Примеры стоимости водоснабжения частного дома
Каждый дом уникален: площадь, количество санузлов, тип источника воды, наличие котельной и бойлера. Ниже — ориентировочные цены на базовые работы по водоснабжению частного дома в Туле и области.
| Услуга | Что входит | Срок выполнения | Цена, от |
|---|---|---|---|
| Проектирование схемы водоснабжения | Схема узла ввода, подбор насоса и гидроаккумулятора, разводка по дому, точки водоразбора | 1–3 дня | 3 500 руб. |
| Монтаж узла ввода и насосной станции | Вводной кран, фильтры, гидроаккумулятор, автоматика, коллектор, опрессовка | 1 день | от 7 500 руб. |
| Монтаж внутренней разводки водопровода | Разводка холодной и горячей воды по дому, коллекторы, выводы под сантехнику и технику | от 2 дней | от 9 000 руб. |
| Монтаж и обвязка бойлера | Подключение к системе, узел безопасности, циркуляция (при необходимости) | 1 день | от 5 500 руб. |
| Комплексное водоснабжение дома «под ключ» | Схема, узел ввода, разводка, бойлер, пусконаладка | от 3–5 дней | от 25 000 руб. |
Точная стоимость рассчитывается после выезда мастера и согласования схемы водоснабжения. При необходимости работы по воде можно совмещать с монтажом отопления и обвязкой котельной.
Часто задаваемые вопросы о схеме водоснабжения частного дома
До монтажа важно определить источник воды, рассчитать расход и напор, подобрать насос и гидроаккумулятор, спроектировать узел ввода (фильтры, автоматика, коллектор), продумать внутреннюю разводку, горячую воду и защиту от замерзания. Ошибки на этом этапе приводят к нестабильному давлению, частым включениям насоса и протечкам.
При водоснабжении из скважины обычно ставят погружной насос, больший объём гидроаккумулятора и более серьёзную фильтрацию. Для колодца часто используют поверхностные насосные станции и уделяют особое внимание защите от сухого хода. В обоих случаях схема должна обеспечивать стабильное давление и удобство обслуживания.
Гидроаккумулятор создаёт запас воды под давлением, снижает количество включений насоса, сглаживает гидроудары и защищает систему от резких скачков давления. Правильно подобранный бак делает работу водоснабжения более комфортной и продлевает срок службы оборудования.
Минимальный набор — фильтр грубой очистки на вводе и фильтр тонкой очистки перед чувствительным оборудованием и сантехникой. По результатам анализа воды схема дополняется фильтрами обезжелезивания, умягчения и сорбционными системами. Место под них нужно заложить заранее.
Владелец может собрать исходные данные и набросать желаемую схему, но точный расчёт насоса, гидроаккумулятора, диаметров труб и узлов лучше доверить профессионалам. Ошибки в схеме обходятся дороже, чем работа проектировщика и опытного монтажника.
Мифы и реальность о водоснабжении частного дома
- Миф: «Главное — купить хороший насос, остальное не важно».
Реальность: без правильной схемы водоснабжения даже дорогой насос не спасёт от падения давления и неудобства в использовании. - Миф: «Сделаем по месту, монтажник сам придумает».
Реальность: монтаж без схемы часто приводит к хаотичной разводке, множеству скрытых соединений и проблемам с обслуживанием. - Миф: «Циркуляция горячей воды — лишняя трата денег».Реальность: в домах с длинными трассами без циркуляции приходится каждый раз сливать десятки литров воды, ожидая горячую.
- Миф: «Фильтры можно поставить потом, когда вода будет плохая».Реальность: без правильно заложенных мест под фильтры и дренажи их установка превращается в переделку узла ввода.
Нужна надёжная схема водоснабжения для вашего дома?
Разработаем схему и смонтируем водоснабжение частного дома в Туле и Тульской области «под ключ» — от скважины до смесителя.
Оставить заявку на схему и монтаж водоснабжения
+7 (953) 974-59-04
Ответим в течение 5–15 минут, обсудим объект и подберём решение под ваш бюджет.
Итоги: как убедиться, что ваша схема водоснабжения продумана правильно
Надёжное водоснабжение частного дома не начинается с покупки насоса или бойлера. Оно начинается с грамотной схемы: источника воды, узла ввода, фильтров, гидроаккумулятора, внутренней разводки и горячего водоснабжения. Чем тщательнее всё продумано до монтажа, тем меньше шансов встретиться с протечками, слабым напором и постоянными переделками.
Если вы строите дом или планируете капитальную реконструкцию инженерных систем, не откладывайте водоснабжение «на потом». Чем раньше подключится профильная компания, тем проще и дешевле будет реализовать схему без сюрпризов.
Команда СантехСервис 71 помогает владельцам частных домов в Туле и области спроектировать и смонтировать водоснабжение «под ключ», а при необходимости выполнить ремонт сантехники и узлов, которые уже дают о себе знать. Оставьте заявку, и мы предложим оптимальный вариант схемы именно для вашего дома и бюджета.
